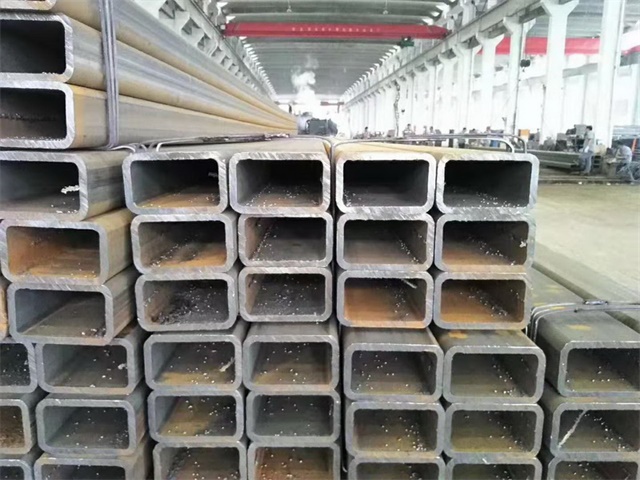

q345b方矩管的核心生產工藝是“原料預處理→成型→焊接→精整→檢驗”，全程圍繞保證材質力學性能和尺寸精度展開，具體步驟如下：

　　一、原料準備與預處理

　　選用q345b材質的熱軋或冷軋鋼帶，寬度根據方矩管周長及成型余量計算確定。

　　鋼帶先經開卷機展開，通過整平機矯正平整度，去除表面油污、氧化皮(采用酸洗或拋丸處理)，避免影響后續焊接質量和涂層附著力。

　　對鋼帶進行剪切定尺，確保原料長度符合成品管要求(通常為612米定尺)。

　　二、成型工藝(核心步驟)

　　采用“連續輥式成型”或“冷彎成型”工藝，鋼帶經多組成型輥逐步彎曲。

　　先將鋼帶彎成圓管狀，通過立輥和水平輥精準控制弧度，確保圓管圓度均勻。

　　再通過整形輥將圓管逐步壓制成方形或矩形，調整輥組間距控制邊長、對角線尺寸，保證方矩管截面規整，避免翹邊、扭曲。

　　三、焊接工藝

　　主流采用“高頻電阻焊(ERW)”，部分厚壁管采用埋弧焊。

　　高頻電阻焊：利用高頻電流使管坯邊緣加熱至熔融狀態，通過擠壓輥施加壓力，使邊緣無縫熔合，焊縫成形美觀、效率高。

　　焊接后通過內外毛刺清除裝置，去除焊縫處多余毛刺，保證管內壁光滑，避免影響流體輸送或后續加工。

　　四、精整處理

　　定尺切割：用飛鋸或等離子切割機將焊管切割成設定長度，切口平整無毛刺。

　　矯直：通過矯直機矯正管體直線度，確保每米彎曲度≤3mm，滿足安裝使用要求。

　　熱處理(可選)：對要求較高的產品進行正火處理，消除焊接應力，保證q345b材質的屈服強度(≥345MPa)和抗拉強度(470630MPa)達標。

　　防腐處理(可選)：根據需求進行熱鍍鋅、涂塑或噴漆處理，提升耐腐蝕性。

　　五、檢驗出廠

　　外觀檢驗：檢查方矩管表面無裂紋、氣孔、夾雜，焊縫平整，邊長、壁厚偏差符合標準(如GB/T 67282017)。

　　理化檢驗：抽樣檢測屈服強度、抗拉強度、伸長率等力學性能，確保符合q345b牌號要求。

　　無損檢測：對焊縫進行超聲波探傷，排查內部缺陷，承壓用管需額外進行水壓試驗(試驗壓力≥2.5MPa，無滲漏為合格)。

　　合格產品噴印標識(材質、規格、標準號)后入庫出廠。
